SMT貼片檢驗的重要性與實踐的目的是什么？
發布時間：2023-08-31 點擊次數：394
表面貼裝技術（SMT）已成為電子制造行業中最常見的組裝方式，高質量的SMT貼片檢驗對于確保電子產品的性能和可靠性至關重要。
一、SMT貼片檢驗概述：SMT貼片檢驗主要是為了確保元器件的焊接質量，避免出現焊接缺陷。SMT貼片檢驗通常分為兩類：首件檢驗和過程檢驗。首件檢驗是指在生產開始前，對貼片機器的調整和設定參數進行驗證；過程檢驗是在生產過程中進行的檢驗，主要目的是及時發現和排除質量問題。
二、SMT貼片檢驗標準：SMT貼片檢驗標準是指用于評估貼片焊接質量的國際或國家標準。這些標準為電子行業提供了統一的質量評估準則，以確保產品的性能和可靠性。以下是一些常見的SMT貼片檢驗標準：IPC-A-610：電子組件裝配的可接受性標準。這是一份廣泛應用于電子行業的檢驗標準，詳細規定了電子元器件貼片焊接的質量要求。IPC-J-STD-001：電子組件的焊接要求。這份標準規定了SMT焊接過程中的各種參數，包括焊接溫度、焊接時間和焊料的選擇等。IPC-7711/7721：電子組件的修復、修改和焊接要求。這份標準規定了電子組件修復和修改過程中的操作要求和質量標準。IEC 61191-1：表面貼裝設備的性能要求。這是一個國際標準，規定了SMT貼片設備在生產過程中的性能要求。

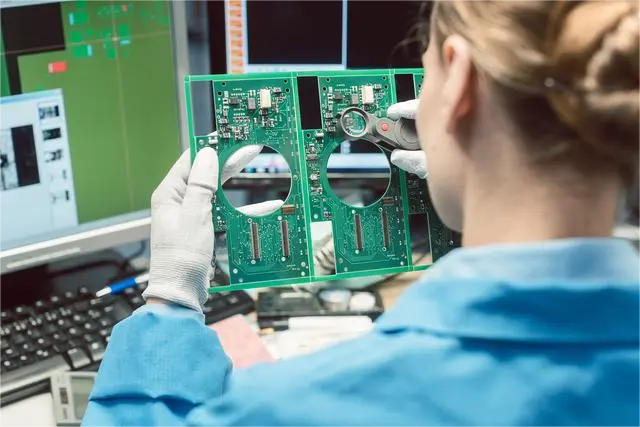

三、SMT貼片檢驗方法：目測檢驗：目測檢驗是最常用的貼片檢驗方法，主要通過檢查員的肉眼觀察來判斷焊接質量。這種方法簡單且成本低，但受個人經驗和疲勞程度影響較大。為了提高目測檢驗的準確性，可以采用放大鏡、顯微鏡等輔助工具。X射線檢測：X射線檢測是一種非破壞性檢測方法，通過X射線透視技術對焊點進行內部結構檢測。此方法適用于無法直接觀察到的焊點，如BGA、CSP等封裝形式的元器件。X射線檢測可以準確發現焊點內部的缺陷，如虛焊、焊球偏移等，但設備成本較高。自動光學檢測（AOI）自動光學檢測是一種基于圖像處理技術的檢測方法，通過高速攝像頭捕捉元器件表面的圖像，再通過圖像處理軟件進行分析判斷。AOI系統具有高速、高精度的特點，可檢測元器件位置偏差、極性錯誤、缺件等問題。但在對付某些復雜的焊點缺陷時，AOI系統的識別能力可能受到限制。焊接剪力測試：焊接剪力測試是一種破壞性檢測方法，通過施加力量來測試焊點的強度。此方法可以準確評估焊點的可靠性，但會破壞被測產品。因此，焊接剪力測試通常作為樣品測試或失敗分析的手段。電氣測試：電氣測試是通過電性能的測試來判斷焊接質量。這種方法包括在線測試（ICT）和功能測試。在線測試通過專用的測試設備，對焊接電路的連通性、短路等問題進行檢測；功能測試則通過模擬實際工作條件，驗證產品的性能和可靠性。
四、總結：SMT貼片檢驗是確保電子產品質量的重要環節。熟悉各種檢驗標準和檢驗方法，可以幫助企業更有效地控制產品質量。在實際生產過程中，企業應根據自身需求和條件，選擇合適的檢驗方法，結合目測檢驗、自動光學檢測、X射線檢測等多種手段，全面提升貼片焊接質量。同時，加強質量管理和員工培訓，也是確保SMT貼片檢驗質量的關鍵。
